轴承代号由基本代号，前置代号和后置代号构成。

基本代号表示轴承的基本类型，结构和尺寸。

前置代号表示轴承零件置于基本代号之前。

后置代号表示轴承结构形状，尺寸，密封，保持架，公差，游隙，热处理，包装，技术要求等。

有改变时，在轴承基本代号后添加的补充代号。明

FAG

前置代号

前置代号R直接放在轴承基本代号之前，其余前置代号用小圆点与基本代号隔开。

GS-- 推力圆柱滚子轴承座圈。
例：GS.81112

K -- 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108

R -- 不带可分离内圈或外圈的轴承。
例：RNU207-不带内圈的NU207轴承

WS-- 推力圆柱滚子轴承轴圈。
例：WS.81112

后置代号

FAG

后置代号置于基本代号的后面.当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右的排列。某些后置代号前用小圆点与基本代号隔开。

(1) 内部结构

A，B，C，D，E内部结构变化

例1：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。

例2：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-加强型设计，轴承负载能力提高。

VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。

例：NJ2312VH

(2)轴承的外形尺寸及外部结构

DA-- 带双半内圈的可分离型双列角接触球轴承。例：3306DA

DZ-- 圆柱型外径的滚轮轴承。例：ST017DZ

K-- 圆锥孔轴承,锥度1：12。例：2308K

K30-- 圆锥孔轴承，锥度1：30。例：24040K30

2LS-- 双内圈，两面带防尘盖的双列圆柱滚子轴承。

例：NNF5026C.2LS.V-内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承

N-- 外圈上带止动槽的轴承。例：6207N

NR-- 外圈上带止动槽和止动环的轴承。例：6207NR

N2-- 外圈上带两个止动槽的四点接触球轴承。例：QJ315N2

S-- 外圈带润滑油槽和三个润滑油孔的轴承。

例：23040是。轴承外径D大于等于320毫米的调心滚子轴承均不标注S

X-- 外型尺寸符合国际标准的规定。例：32036X

Z-- 特殊结构的技术条件。从Z11起依次向下排列。例：Z15-不锈钢制轴承(W-N01.3541)

ZZ-- 滚轮轴承带两个引导外圈的挡圈。

(3)密封与防尘

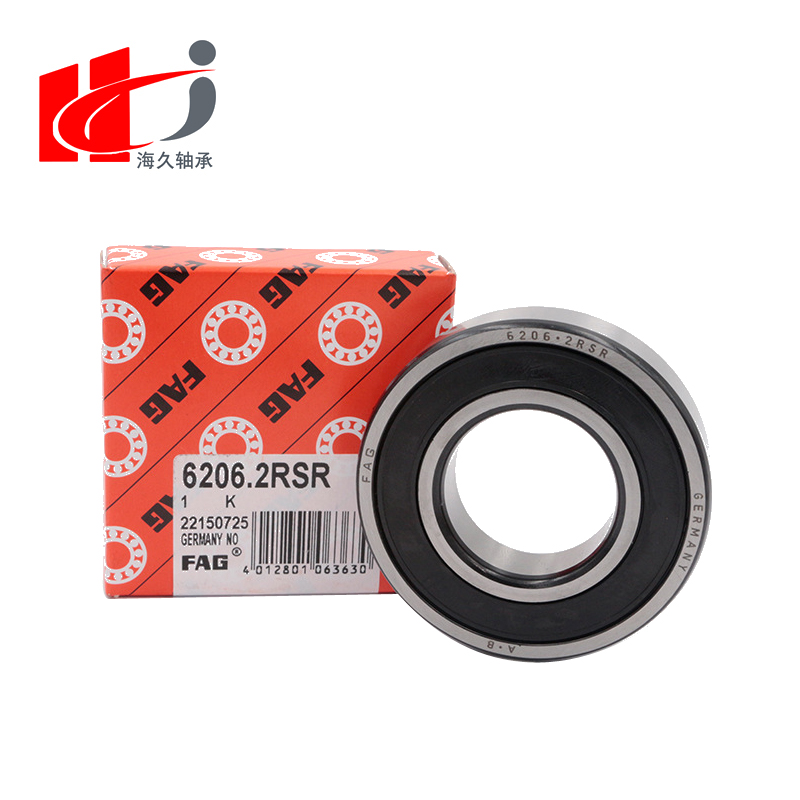

RSR-- 轴承一面带密封圈。例：6207RSR

ZR-- 轴承一面带防尘盖。例：6207ZR

2ZR-- 轴承两面带密封盖。例：62072ZR

ZRN-- 轴承一面带防尘盖，另一面外圈上带止动槽。例：6207ZRN

2ZRN-- 轴承两面带防尘盖，外圈上带止动槽。例：62072ZRN

(4)保持架及其材料

1)实体保持架。

A或B置于保持架代号之后，A表示保持架由外圈引导，B表示保持架由内圈引导。

F-- 钢制实体保持架，滚动体引导。

FA-- 钢制实体保持架，外圈引导。

FAS-- 钢制实体保持架，外圈引导,带润滑槽。

FB-- 钢制实体保持架，内圈引导。

FBS-- 钢制实体保持架，内圈引导,带润滑槽。

FH-- 钢制实体保持架，经渗碳淬火。

H,H1-- 渗碳淬火保持架。

FP-- 钢制实体窗型保持架。

FPA-- 钢制实体窗型保持架，外圈引导。

FPB-- 钢制实体窗型保持架，内圈引导。

FV,FV1-- 钢制实体窗孔保持架，经时效，调质处理。

L-- 轻金属制实体保持架，滚动体引导。

LA-- 轻金属制实体保持架，外圈引导。

LAS-- 轻金属制实体保持架，外圈引导，带润滑槽。

LB-- 轻金属制实体保持架，内圈引导。

LBS-- 轻金属制实体保持架，内圈引导，带润滑槽。

LP-- 轻金属制实体窗型保持架。

LPA-- 轻金属制实体窗型保持架，外圈引导。

LPB-- 轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。

M，M1-- 黄铜实体保持架。

MA-- 黄铜实体保持架，外圈引导。

MAS-- 黄铜实体保持架，外圈引导，带润滑槽。

MB-- 黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。

MBS-- 黄铜实体保持架，内圈引导，带润滑槽。

MP-- 黄铜实体直兜孔保持架。

MPA-- 黄铜实体直兜孔保持架，外圈引导。

MPB-- 黄铜实体直兜孔保持架，内圈引导。

T-- 酚醛层压布管实体保持架，滚动体引导。

TA-- 酚醛层压布管实体保持架，外圈引导。

TB-- 酚醛层压布管实体保持架，内圈引导。

THB-- 酚醛层压布管兜孔型保持架，内圈引导。

TP-- 酚醛层压布管直兜孔保持架。

TPA-- 酚醛层压布管直兜孔保持架，外圈引导。

TPB-- 酚醛层压布管直兜孔保持架，内圈引导。

TN-- 工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。

TNH--工程塑料自锁兜孔型保持架。

TV-- 玻璃纤维增强聚酰胺实体保持架，钢球引导。

TVH-- 玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。

TVP-- 玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。

TVP2-- 玻璃纤维增强聚酰胺实体保持架，滚子引导。

TVPB-- 玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）。

TVPB1-- 玻璃纤维增强聚酰胺实体窗式保持架，轴引导（推力滚子轴承）。

2）冲压保持架

J-- 钢板冲压保持架。

JN-- 深沟球轴承铆接保持架。

3）保持架变动

加在保持架代号之后，或者插在保持架代号中间的数字，表示保持架结构经过变动。这些数字只用于过渡时期，例：NU1008M1。

（5）无保持架轴承

V-- 满装滚动体轴承。例：NU207V

VT-- 带隔离球或滚子的满装滚动体轴承。例：51120VT

（6）公差等级（包括尺寸精度和旋转精度）

P0-- 公差等级符合国际标准ISO规定的0级，代号中省略，不表示。

P6-- 公差等级符合国际标准ISO规定的6级。

P6X-- 公差等级符合国际标准ISO规定的6X级圆锥滚子轴承。

P5-- 公差等级符合国际标准ISO规定的5级。

P4-- 公差等级符合国际标准ISO规定的4级。

P2-- 公差等级符合国际标准ISO的2级（不包括圆锥滚子轴承）。

SP--尺寸精度相当于5级，旋转精度相当于4级（双列圆柱滚子轴承）。

UP-- 尺寸精度相当于4级，旋转精度高于4级（双列圆柱滚子轴承）。

HG-- 尺寸精度相当于4级，旋转精度高于4级，低于2级（主轴轴承）。

（7）游隙

C1-- 游隙符合标准规定的1组，小于2组。

C2-- 游隙符合标准规定的2组，小于0组。

C0-- 游隙符合标准规定的0组，代号中省略，不表示。

C3-- 游隙符合标准规定的3组，大于0组。

C4-- 游隙符合标准规定的4组，大于3组。

C5-- 游隙符合标准规定的5组，大于4组。

1）公差等级代号与游隙代号需同时表示时，取公差等级代号（P0级不表示）加上游隙组号（0组不表示）组合表示。

例：P63=P6+C3，表示轴承公差等级P6级，径向游隙3组

2）非标准游隙，在要求特殊径向游隙和轴向游隙的情况下，有关极限值应在字母R（径向游隙）或A（轴向游隙）之后用微米数表示，数字之间要用小圆点隔开。

例：6210.R10.20-6210轴承，径向游隙10微米至20微米

（8）测试噪音的轴承

F3-- 低噪音轴承。主要是指圆柱滚子轴承和内径d大于60毫米以上的深沟球轴承。

例：6213.F3

G-- 低噪音轴承。主要是指内径d小于等于60毫米的深沟球轴承。例：6207.G

（9）热处理

S0-- 轴承套圈经过高温回火处理，工作温度可达150摄氏度。

S1-- 轴承套圈经过高温回火处理，工作温度可达200摄氏度。

S2-- 轴承套圈经过高温回火处理，工作温度可达250摄氏度。

S3-- 轴承套圈经过高温回火处理，工作温度可达300摄氏度。

S4-- 轴承套圈经过高温回火处理，工作温度可达350摄氏度。

（10）特殊技术条件

F..-- 连续编号的制造技术条件。
例：F80-轴承内，外径公差及径向游隙压缩

K..-- 连续编号的检查技术条件。
例：K5-轴承内，外径公差压缩

.ZB-- 直径大于80毫米以上的带凸度的圆柱滚子。
例：NU364.ZB

.ZB2-- 滚针两端的凸度大于一般的技术要求。
例：K18*26*20F.ZB2

ZW-- 双列滚针和保持架组件。
例：K20*25*40FZW

.700-- 以700000开头的连续编号的技术条件。

Z52JN.790144-- 轴承可用于高温及低转速，经特殊热处理，钢板冲压铆合保持架，大游隙，经磷化处理，注油脂，使用温度可超过270摄氏度。

Z52JN.790191-- 轴承可用于高温及低转速，经过特殊热处理，钢板冲压铆合保持架，大游隙，经磷化处理，注油脂，使用温度可达270摄氏的。

（11）成对轴承

1）符合K技术条件的成对轴承，下列特殊技术条件与成对轴承有关：

K1-- 两套深沟球轴承成对安装以承受单向轴向载荷。

K2-- 两套深沟球轴承成对安装以承受双向轴向载荷。

K3-- 两套深沟球轴承按无游隙背靠背安装（O型安装）。

K4-- 两套深沟球轴承按无游隙面对面安装（X型安装）。

K6-- 两套角接触球轴承成对安装以承受单向轴向载荷。

K7-- 两套角接触球轴承按无游隙背靠背安装（O型安装）。

K8-- 两套角接触球轴承按无游隙面对面安装（X型安装）。

K9-- 内，外圈间带隔圈的两套圆锥滚子轴承成对安装以承受单向轴向载荷。

K10-- 内，外圈间带隔圈的两套圆锥滚子轴承按无游隙背靠背安装（O型安装）。

K11-- 外圈间带隔圈的两套圆锥滚子轴承按无游隙面对面安装（X型安装）。

2）通用配对型轴承，可任意（串联，面对面或背对背）配对安装，后置代号为UA，UO和UL。

.UA-- 在轴承面对面或背对背安装时有小的轴向游隙。

.UO-- 在轴承面对面或背对背安装时无游隙。

.UL-- 在轴承面对面或背对背安装时有轻度预过盈。

（12）润滑

L..-- 润滑脂。例：L64=Arcanol牌纳基皂化脂

L9..-- 润滑油。

（13）包装

KS-- 金属板集装箱包装。INA补充代号

FAG3 (2).jpg

补充代号中的后置代号是用来说明轴承的某些特殊结构，置于轴承代号之后。

1. 在尺寸表中所使用的补充代号的说明

这些补充代号适用于现行标准中的轴承，并为轴承代号的一部分（见尺寸表），它们不能用于其他轴承。

A，B，C，E- 这些符号没有明确的意义，根据需要，用来表示某些设计特征。

D--剖分式滚针和保持架组件

P-- 轴承一面带密封环

PP-- 轴承两面带密封环

RS-- 轴承一面带密封圈

2RS-- 轴承两面带密封圈

TN-- 塑料保持架

V-- 密封式轴承

X-- 为符合国际标准而变更外形尺寸的轴承和附件，此代号仅在过渡期使用。

当一般结构为球形滚面时，X还表示为具有圆柱形滚面的支承滚轮和曲线滚轮。

Z-- 轴承的一面带防尘盖

2Z-- 轴承的两面带防尘盖

ZW-- 滚针和保持架组件，双列

2.具有特殊公差和精度轴承的补充代号

下列代号仅适用于尺寸表中所列出的一些型号的轴承。

P-- 表示一般尺寸公差和几何精度要求的轴承（不需要任何补充代号）。

P6-- 尺寸公差和几何精度要求较高的轴承

P5-- 尺寸公差和几何精度要求高的轴承

P4-- 尺寸公差和几何精度要求极高的轴承

C2-- 原始径向游隙小于C0

C0-- 正常的原始径向游隙（不需要补充代号）

C3-- 原始径向游隙大于C0

C4-- 原始径向游隙大于C3，对于较高的尺寸精度和几何精度而且原始径向游隙不同于正常游隙的轴承，此补充代号可以组合使用。

H+…+…-- 内接圆直径公差范围变窄的无内圈轴承，不包括冲压外圈滚针轴承。

G-- 滚针的质量等级。

SORT-- 在滚针和保持架组件中滚针的直径分类，公差极限以微米计。

GP-- 经噪音试验的轴承。

2S，3S，S-- 此补充代号用于两个或多个轴承，并排安装，负荷均匀分布，前面的数字表示同一系列同一尺寸经选配的轴承数量。经选配分类的轴承或零件是不能互换的。

3.具有特殊结构轴承的补充代号

（1）特殊轴承和零件

BIR-- 球面形内圈滚道

BR-- 轴承表面经氧化处理

AS.-- 外圈有润滑孔，附加的数字为润滑孔的数目

ASR.-- 在外圈上有润滑孔和沟槽

EGS-- 内圈滚道由车削加工出来，无螺旋形磨削痕迹

FPM-- 由氟化橡胶制成的G系列密封环

GS-- 由铸钢制造的立式轴承座

IS.-- 在内圈上有润滑孔

ISR.-- 在内圈上有润滑孔和油槽

PB-- SG系列立式轴承中粗钻的连接孔

SK-- 带内六角孔的曲线滚轮

RGS-- 内圈滚道预留加工余量

（2）具有特殊脂润滑的轴承

SM01-- 使用符合DIN51825标准的KP2K滚动轴承润滑脂进行润滑，温度范围为-30℃~+120℃

SM02-- 使用符合DIN51825标准的K3N滚动轴承润滑脂进行润滑，温度范围为-30℃~+140℃

SM11-- 使用符合DIN51825标准的KTC2E低温润滑脂进行润滑，温度范围为-50℃~+80℃

SM27-- 使用符合DIN51825标准的KH2R高温润滑脂进行润滑，温度范围-30℃~+175℃
